概述:
　　為了適應以提高可靠性和節能為中心的設備更新，我公司綜合引進國內外先進技術，結合實際生產經驗，研制開發QSG系列熱網循環水泵。
　　泵主要適用于電力行業循環水系統或熱電聯產供熱系統，輸送常溫、中溫循環水或高溫?zé)崴Ｒ部蛇m用于其它工程輸送不含固體顆粒的常溫、高溫液體。


具有以下列優點：
1、將泵的軸承及密封部分進行有效改進，提高可靠性，延長使用壽命；
2、采用高效節能的水力模型，效率高，抗汽蝕性能增強；
3、零部件通用化程度高，可完全互換；
4、具有良好的抗汽蝕、耐高溫性能；
5、選材精煉，軸承體等零件增加為鑄鋼、鑄鐵兩種。


性能范圍：
流量Q=160～11000 m³/h
揚程H=12～370 m
溫度T=常溫～+158℃

型號意義：
QSG3450-70
Q—企業標識
SG—雙吸式熱網循環水泵
3450—額定流量為3450m³/h
70—額定揚程為70m

結構特征：

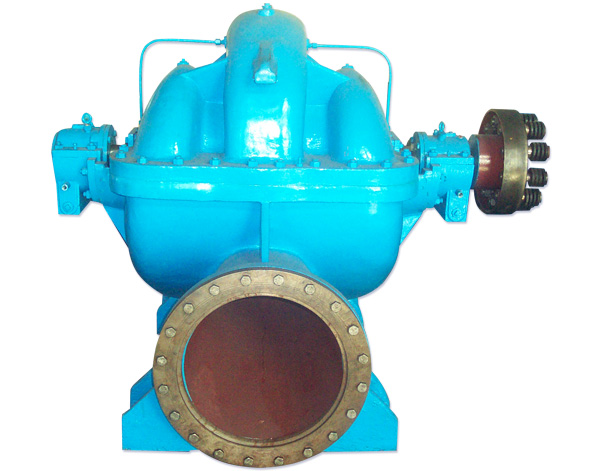

　　QSG型泵分為單級雙吸和兩級雙吸兩端支承式結構。根據工況要求，泵殼為水平中開式或徑向剖分式結構。徑向剖分式結構特別適用輸送高溫?zé)崴浒惭b方式為水平中心線支承，以把熱脹冷縮產生的變形及位移降低到最低限度。根據工況參數，泵體設計成雙渦室，以平衡泵的徑向力。
　　泵的吸入法蘭和吐出法蘭與泵體鑄成一體，可根據用戶需要分為垂直吸入垂直吐出和水平吸入垂直吐出。
　　葉輪為雙吸式結構且整體鑄造，可以平衡軸向力，與軸用鍵傳動，隨轉子一起做動平衡。殼體密封環或葉輪密封環均為可更換的標準件，兩者良好的匹配由材料及其硬度不同來保證。
　　密封腔體可按工程需要配備填料密封或機械密封。
　　密封腔體外部有可選擇的水冷腔夾套，水冷腔夾套主要適用于輸送高溫?zé)崴?br /> 　　泵兩端軸承部件采用先進的滾動軸承或滑動軸承。當采用滾動軸承時，泵兩端是同樣大小的軸承體，靠聯軸器端裝一套徑向球軸承，另一端裝兩套背對背安裝的推力球軸承，采用甩油環稀油潤滑，軸承體外鑄有軸向散熱片，可供空氣冷卻（T<120℃）和水冷卻（T≥120℃）。軸承體同時裝有塑料圓形油標和油杯，以監視和控制油位，軸承體兩端有銅質防塵盤，伸向軸承壓蓋的內孔，既可以防止灰塵或水份進入，又可以防止油泄漏。當軸承萬一破裂時，它還能起支承作用。當泵軸承使用水冷時，軸承體外側鑄有水冷夾套。
　　當采用滑動軸承時，軸瓦選用巴氏合金，運轉平穩、噪聲低，一般采用甩油環稀油自潤滑。
